Netzabkoppler NA7 Comfort von Gigahertz Solutions

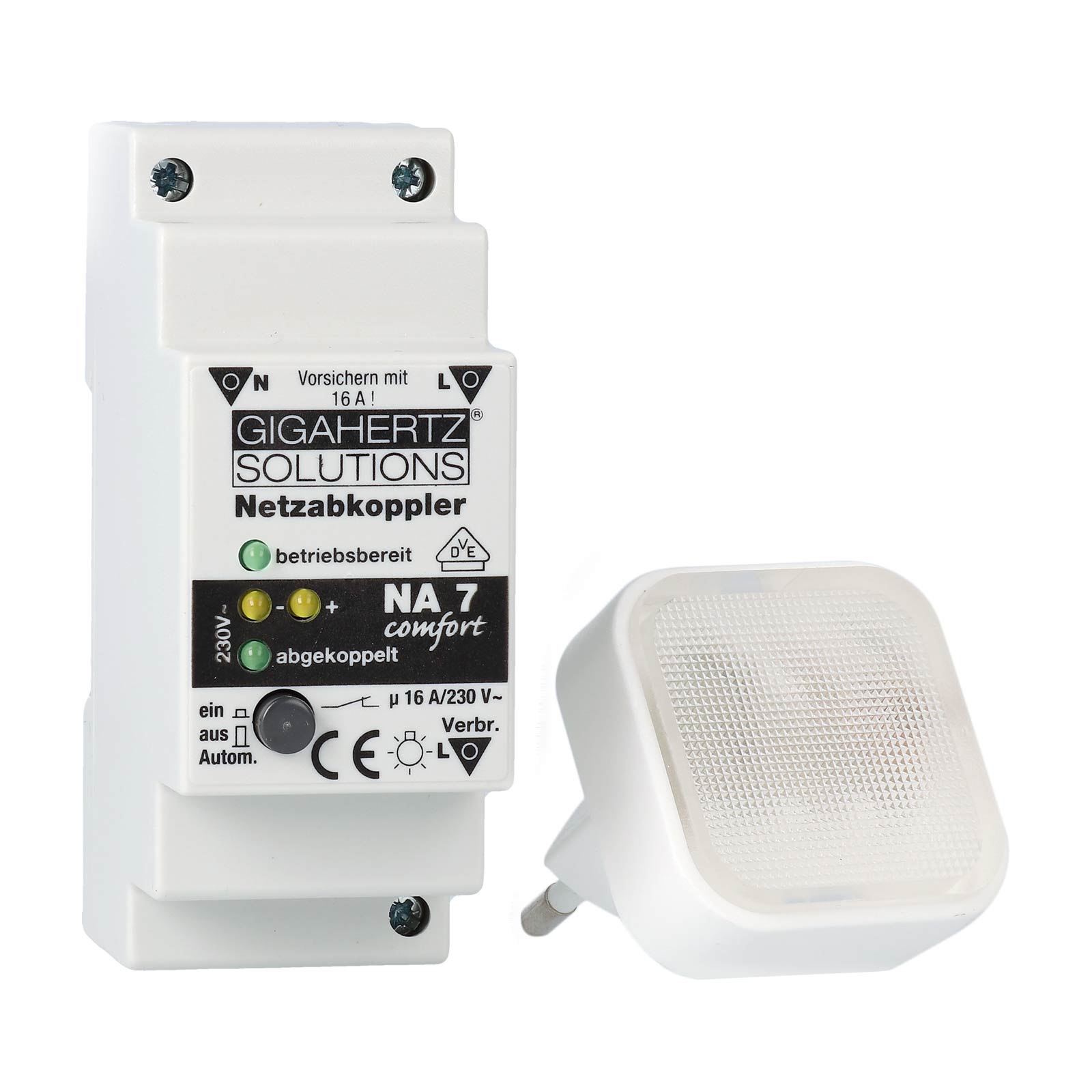

Netzabkoppler NA7 Comfort mit VDE-Zeichen

Der Gigahertz Solutions NA7 Comfort ist ein Netzabkoppler zur automatischen Trennung eines Stromkreises von der Netzspannung. Das Gerät wird im Sicherungskasten montiert und unterbricht die Netzspannung, sobald der letzte angeschlossene Verbraucher ausgeschaltet wird. Wird wieder ein Verbraucher eingeschaltet, schaltet der NA7 die Netzspannung automatisch und verzögerungsfrei zu.

Der NA7 Comfort ist für eine Nennspannung von 230 V und eine Belastbarkeit von 16 A ausgelegt. Die Montage erfolgt auf einer Tragschiene im Sicherungskasten und muss durch eine Elektrofachkraft vorgenommen werden.

Automatische Netzabkopplung

Der Netzabkoppler überwacht, ob im angeschlossenen Stromkreis Strom benötigt wird. Sobald kein Verbraucher mehr Strom benötigt, wird die Netzspannung abgeschaltet. Beim Einschalten eines Verbrauchers wird die Netzspannung automatisch wieder zugeschaltet.

Für den Betrieb wird ein einzelner Stromkreis mit dem Netzabkoppler verbunden. Dauerverbraucher wie Kühlschrank oder Heizung dürfen nicht an diesem Stromkreis angeschlossen sein.

Die Vorteile des NA7 Comfort

• Automatische Netzabkopplung
• Automatische und verzögerungsfreie Zuschaltung bei Bedarf
• Nennschaltleistung: 16 A
• Nennspannung: 230 VAC ± 10 %
• Glühlampenlast: 3500 W
• Niedrige Restwelligkeit: typisch < 4 mV
• LED-gestützte Funktionsdiagnose
• Netzspannung manuell zuschaltbar
• 1-polige Abschaltung
• Mit VDE-Zeichen
• Inklusive Systemkontrollleuchte

Netzabkoppler mit niedriger Restwelligkeit

Der NA7 Comfort verfügt über eine niedrige Restwelligkeit. Der Hersteller gibt für den NA7 einen typischen Wert von unter 4 mV an. Die technischen Werte für die Restwelligkeit betragen nominal < 2 mV, typisch < 4 mV und maximal < 8 mV.

Die Überwachung des Stromkreises erfolgt mit einer Niederstrom-Gleichspannung von maximal 8 mA bei 230 V DC.

LED-gestützte Funktionsdiagnose

Eine LED-gestützte Funktionsdiagnose erleichtert die Kontrolle des Netzabkopplers während der Installation und im Betrieb. Zusätzlich kann die Netzspannung manuell zugeschaltet werden.

Technische Daten

• Nennspannung: 230 VAC ± 10 %
• Nennschaltleistung: 16 A
• Glühlampenlast: 3500 W
• Mechanische Lebensdauer des Relais: ca. 15.000.000 Schaltspiele
• Restwelligkeit: < 2 mV nominal / < 4 mV typisch / < 8 mV maximal
• Überwachungsspannung: maximal 8 mA / 230 V DC
• 1-polige Abschaltung
• Tragschienenmontage nach DIN EN 50022
• VDE-Zeichen, Ausweisnummer 40000677
• Überspannungsfest gemäß IEC 1000-4-4 (Burst) und IEC 1000-4-5 (Surge)
• Gewicht: 0,2 kg

Lieferumfang

• Netzabkoppler NA7 Comfort
• Systemkontrollleuchte
• Installationsanleitung
